Cableado de superficie pdf
Si quieres añadir una nueva toma de corriente o una luminaria, es casi seguro que tendrás que pasar un cable desde una fuente de alimentación. Puedes sujetar los cables a la superficie de la pared, pero es más seguro y ordenado ocultarlos. Puedes pasarlos por encima del techo, por debajo del suelo o por detrás de las paredes. Cuando resulte práctico, intenta marcar el lugar por el que pasas los cables nuevos para poder consultarlo en el futuro.La seguridad es lo primeroPara tu seguridad, los productos eléctricos deben instalarse de acuerdo con la normativa local sobre construcción. En caso de duda, o cuando lo exija la ley, consulta a una persona competente que esté registrada en un programa de autocertificación eléctrica. Encontrará más información en Internet o en su ayuntamiento.
Si un suelo de hormigón tiene un subsuelo de madera encima, puedes colocar los cables en la superficie del hormigón. Pero sólo deben atravesar el suelo de hormigón si los pasas a través de los conductos instalados cuando se colocó el suelo, y no a través de canales cortados en el hormigón posteriormente.
Ten siempre cuidado al taladrar o cortar las viguetas, ya que es muy importante no debilitar la estructura. Perfora un agujero que permita un espacio de aire del 25% alrededor del cable, pero no más grande que eso. Limítate a los dos tercios centrales de la longitud de la viga y perfora en el centro de su profundidad (o al menos a 50 mm de la parte superior o inferior) para minimizar el debilitamiento y asegurarte de que no hay clavos ni fijaciones.
Ventajas del cableado de superficie
Ahora, más que nunca, “confort y comodidad” son palabras de moda cuando se habla del hogar. El confort y la comodidad pueden experimentarse de muchas maneras. Amplio espacio, abundante luz natural y más de un baño son algunos ejemplos. Electrodomésticos como una lavadora y una secadora, un sistema central de calefacción y aire acondicionado y un lavavajillas automático son ejemplos de algunos grandes electrodomésticos que realmente pueden añadir confort y comodidad a cualquier hogar. Por otra parte, los pequeños electrodomésticos, como la batidora, el abrelatas automático y el robot de cocina, son casi imprescindibles para el hábitat medio actual. Cada uno de ellos requiere electricidad. Eso puede ser un problema, especialmente para las casas más antiguas, donde no hay suficientes tomas de corriente o el sistema eléctrico simplemente no puede manejar con seguridad la carga adicional.
En nuestro trabajo como contratistas de remodelación residencial durante las últimas dos décadas, hemos aprendido algunos de los “puntos calientes” que tienen los consumidores cuando se trata de remodelar sus casas. Más armarios y más grandes, muchas ventanas, habitaciones espaciosas y más tomas de corriente siempre parecen encabezar la “lista de sueños”. Aunque creemos que todas estas peticiones son razonables, nuestra opinión es que la electricidad debería ser el punto número uno. Aparte de la comodidad que ofrecen unas cuantas luces, interruptores o enchufes adicionales, el sistema eléctrico tiene mucho que ver con la seguridad de la vivienda.
Отзиви

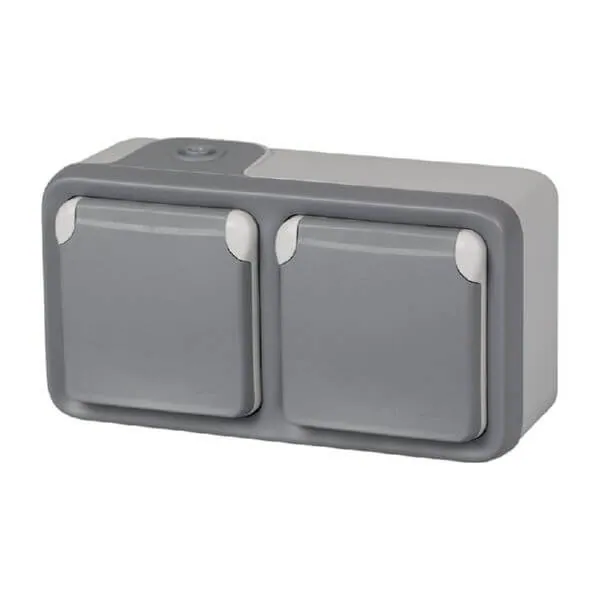

Los sistemas de cableado de superficie se utilizan para extender la corriente eléctrica y la energía de los enchufes o accesorios existentes a una nueva ubicación, sin tener que romper el suelo o cortar las paredes o los techos. Es importante tener en cuenta que el cableado de superficie sólo es una práctica aceptable en interiores, y plantea muchos problemas de seguridad cuando se realiza en exteriores. En los sistemas de cableado de superficie, los cables estándar de 120 voltios se instalan en canales metálicos o de plástico (canaletas), que se fijan a las superficies interiores en los zócalos, bajo los armarios de pared o a través de las paredes, suelos o techos acabados. También pueden instalarse redes, cables coaxiales, comunicaciones, sistemas de audio y otros cables de bajo voltaje, pero nunca deben estar en el mismo canal o terminar en una caja de cableado con cables de 120 voltios. Una instalación complementaria suele conectarse a una toma de corriente existente (receptáculo o luz) y extiende la energía a una variedad de dispositivos montados en superficie (interruptores o receptáculos) o cajas de salida.
Las aplicaciones típicas incluyen: cableado temporal (bajar un interruptor de la luz para los niños pequeños o adaptar un espacio para una oficina en casa); cableado para sótanos, garajes o tiendas con paredes de hormigón o bloques de cemento (sólo en lugares secos); receptáculos múltiples para las encimeras de la cocina; o receptáculos o tomas de corriente para luces, un ventilador de techo u otro accesorio eléctrico en cualquier lugar de la casa. Los sistemas metálicos son funcionales, resistentes a los impactos y una buena opción para talleres y similares. Los sistemas decorativos de plástico suelen ser, por su diseño, más bonitos y más fáciles de instalar y recablear si se necesitan cambios en el futuro.
Tipos de cableado de superficie.
IZ = capacidad de transporte de corriente del cable en el método de instalación de referenciaI’Z = capacidad de transporte de corriente “corregida” del cable en condiciones reales de instalaciónk1, k2 … = factores de corrección, detallados en los párrafos siguientes
Las capacidades de transporte de corriente de los cables en el aire se basan en una temperatura ambiente del aire igual a 30 °C. Para otras temperaturas, el factor de corrección se indica en la figura G12 para los materiales de aislamiento PVC, EPR y XLPE.
Las capacidades de transporte de corriente de los cables en el suelo se basan en una temperatura ambiente del suelo igual a 20 °C. Para otras temperaturas, el factor de corrección se indica en la figura G13 para los materiales de aislamiento de PVC, EPR y XLPE.
Fig. G13 – Factores de corrección para temperaturas ambiente del suelo distintas de 20 °C que deben aplicarse a las capacidades de transporte de corriente de los cables en conductos en el suelo (de la tabla B.52.15 de la norma IEC 60364-5-52)
Fig. G14 – Factores de corrección para cables en conductos enterrados para resistividades térmicas del suelo distintas de 2,5 K.m/W que deben aplicarse a las capacidades de transporte de corriente para el método de referencia D (tabla B.52.16 de la CEI 60364-5-52)
